Modul Laser DFB Gelombang Mikro LK-NY15D 1550nm
- Keupayaan Modulasi Langsung
- Julat Dinamik Tinggi
- Lebar Jalur 18 GHz
- Arus ambang rendah
- Kuasa output tinggi
- Pakej rama-rama 7pin dengan penyambung SMA
- Suhu kes operasi: -40 hingga 70 ℃
- Kebolehpercayaan yang dipertingkatkan
Penerangan Produk
Laser LK-NY15D ialah laser Maklum Balas Teragih (DFB) berprestasi tinggi bermodulat terus yang direka untuk komunikasi gentian optik linear jalur lebar. Ia berfungsi sebagai pengganti unggul untuk sistem kabel sepaksi apabila menghantar isyarat pada frekuensi 12 GHz atau 18 GHz.
LK-NY15D meningkatkan kebolehpercayaan rangkaian komunikasi gelombang mikro dengan menyampaikan isyarat RF dalam bentuk aslinya, yang seterusnya meningkatkan kualiti isyarat dengan ketara merentasi spektrum aplikasi seperti jarak jauh antena, telemetri, pemasaan dan pengedaran isyarat rujukan, serta garisan pengukuran dan kelewatan.
Siri laser ini menampilkan pengasing optik bersepadu, penyejuk termoelektrik (TEC), termistor, cip diod laser dan fotodiod monitor, yang kesemuanya dimeterai dalam pakej rama-rama 7-pin yang teguh untuk memastikan perlindungan hermetik dan prestasi optimum.
Spesifikasi teknikal
| Penilaian Maksimum Mutlak | ||||
|---|---|---|---|---|
| Parameter | Simbol | Min. | Maks. | Unit |
| Arus hadapan diod laser | If | - | 120 | mA |
| Voltan terbalik diod laser | V | - | 1 | V |
| Kuasa hadapan | Pf | - | 20 | dBm |
| Voltan terbalik PD | V | - | 15 | V |
| Arus hadapan (PD) | Im | - | 2 | mA |
| Suhu operasi | To | -40 | +70 | ° C |
| Suhu penyimpanan | Ts | -55 | +85 | ° C |
| Kelembapan relatif penyimpanan | Sr | - | 85 | % |
| Spesifikasi Optik dan Elektrik (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| Parameter | Simbol | Keadaan ujian | Min | Typ | Max | Unit | Nota |
| Gelombang | λ | IF = SayaOP, T = TOP | - | 1550 | - | nm | |
| Kekerapan | - | Pilihan X | 0.1 | - | 12 | GHz | - |
| Pilihan Ku | 1 | - | 18 | ||||
| Kuasa Output Optik | P | IF=Iop | - | 10 | - | mW | 1 |
| Arus teras | Ith | λ=1550nm | - | - | 10 | mA | - |
| Operasi semasa | Iop | λ=1550nm | - | 55 | 100 | mA | - |
| Voltan operasi | Vop | λ=1550nm | - | 1.5 | 2.5 | V | - |
| Kecekapan cerun | SE | - | 0.2 | - | - | W / A | - |
| Nisbah penindasan mod sisi | SMSR | λ=1550nm, IF=Iop | 30 | - | - | dB | - |
| Bunyi Keamatan Ratif | RIN | - | -150 | -130 | dB / Hz | - | |
| Lebar Jalur (-3dB, I=60mA) | S21 | Pilihan X | - | 12 | - | GHz | - |
| Pilihan Ku | - | 18 | - | ||||
| Pulangan kerugian | VSWR | Pilihan X | - | - | 2 | dB | - |
| Pilihan Ku | - | - | 2.2 | ||||
| Input 1 dB Mampatan | - | 15 | - | - | dBm | - | |
| Rintangan Termistor | Rth | @ 25 ° C | - | 10 | - | Kohm | - |
| Arus TEC | It | - | - | - | 1.2 | A | 2 |
| voltan TEC | Vt | - | - | 2.5 | V | 2 | |
| Kapasitansi (PD) | Ct | - | - | 20 | pF | - | |
| Memantau arus | Im | - | 0.10 | - | 2.0 | mA | - |
| Arus gelap (PD) | Id | - | - | 50 | nA | - | |
Nota:Semua cip laser datang daripada wafer yang telah diperakui menggunakan banyak peranti perwakilan yang mesti mencapai hasil yang boleh diterima untuk burn-in.
1. Suhu laser ditetapkan 25 ℃, arus pincang pada 55mA
2. Suhu kes operasi -40~70℃
● Data Biasa
(λ=1550nm, TC =25 ℃)

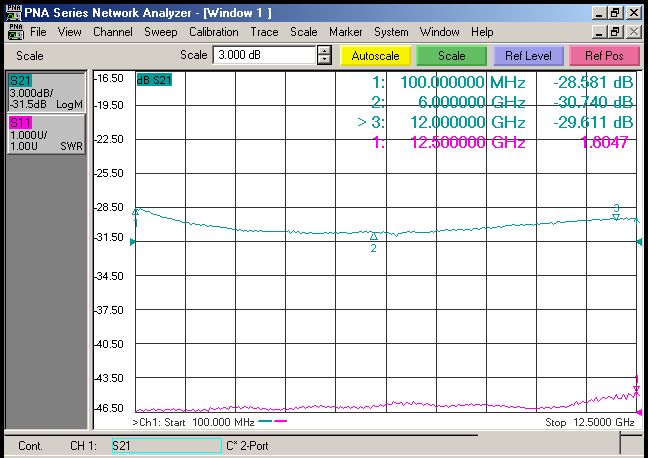

（ Rajah 1 Data X- Jalur S11 dan S22 ）

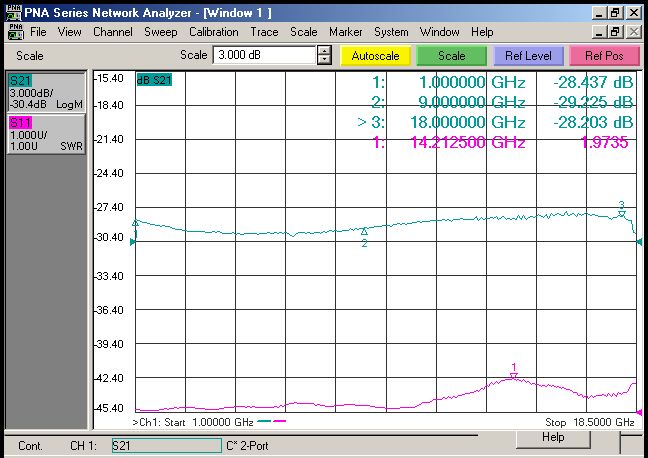

（ Rajah 2 Data Ku- Band S11 dan S22 ）
● Skema elektrik
| Lead# | fungsi |
| 1 | Termistor |
| 2 | Termistor |
| 3 | LD-(Bias) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Lebih sejuk+ |
| 7 | penyejuk- |
| 8 | LD-(RF) |
| 9 | Ground |
● Lukisan garis besar(Unit: mm[inci])
Penyambung RF: SMA
● Maklumat Pesanan
Helaian 1：
| Kod | Panjang Gelombang Biasa |
| 15 | Pakej rama-rama 1550nm 7PIN |
Helaian 2：
| Kod | Lebar Jalur Analog |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Helaian 3：
| Kod | Jenis penyambung | Catatan |
| A | FC / APC | Kuncig gentian mod tunggal 9 / 125 μm, 0.9mm, panjang 1m |
| S | SC / APC | |
| N | Tiada Penyambung |
● Langkah berjaga-jaga
Jejari lentur gentian tidak kurang daripada 20 mm untuk mengelakkan gentian rosak.
Pastikan facet gandingan gentian bersih sebelum menyambungkannya ke litar opto.
Perlindungan ESD yang sesuai diperlukan dalam penyimpanan, pengangkutan dan penggunaan.
Aplikasi
Komunikasi Data Berkelajuan Tinggi
Pengalihan Jarak Antena
Rangkaian Selular dan PCS
Penghantaran pautan RF analog
Komunikasi Tentera
Penjejakan, Telemetri dan Kawalan
Sistem Telemetri
Sistem Ketenteraan dan Pertahanan
