Pemancar LK-NYC04D DML DFB
- Teknologi Laser DML DFB
- Julat Dinamik Tinggi
- Seluruh jalur lebih baik daripada 4GHz
- Keserasian Panjang Gelombang CWDM
- Penggunaan kuasa yang rendah
- Kos rendah
Penerangan Produk
Pemancar DML LK-NYC04D terutamanya terdiri daripada laser DML DFB, litar kawalan kuasa optik automatik, litar penukaran penstabilan voltan dan litar petunjuk pemantauan. Pemancar ini menampilkan panjang gelombang laser DML yang sejajar dengan standard CWDM, khususnya pada 1270nm, 1290nm, 1310nm, 1330nm, 1350nm dan 1370nm.
Ia menawarkan lebar jalur modulasi yang melebihi 4GHz dan boleh memberikan kuasa output melebihi 2mW. Modul ini beroperasi pada satu bekalan kuasa positif dan direka bentuk untuk berfungsi dengan pasti dalam julat voltan dari +7V hingga +36V. Selain itu, modul ini dilengkapi dengan penunjuk yang mengesahkan kenormalan kedua-dua bekalan kuasa dan output kuasa optik, memudahkan pemantauan dan penyelenggaraan.
Spesifikasi teknikal
Penilaian Maksimum Mutlak
| Parameter | Simbol | Min. | Jenis. | Maks. | Unit |
| Suhu penyimpanan | TSTG | -40 | +25 | +70 | ℃ |
| Suhu operasi | TC | -20 | +25 | +55 | ℃ |
| Kuasa input RF1 | Pin | - | 0 |
+17 | dBm |
| voltan | Vin | +7 | +12 | +36 | V |
Spesifikasi Optik dan Elektrik (TC = 25℃)
| Parameter | model | Simbol | Min. | Jenis. | Maks. | Unit | Catatan |
| Gelombang | UC | λ | 1270 | 1310 | 1370 | nm | Piawaian ITU |
| LC | - | CWDM | - | ||||
| Kekerapan（3dB） | - | f3dB | 0.1 | - | 4 | GHz | - |
| Kuasa Output Optik | - | P | - | 1 | - | mW | - |
| Kebisingan Intensiti Relatif | UC | KIRA | - | - | -150 | dBc/Hz | - |
| LC | - | - | -155 | ||||
| VSWR | - | VSWR | - | - | 2 | ||
| Input 1 dB Mampatan | - | - | - | +10 | - | dBm | - |
Bekalan Kuasa (TC = 22±3℃)
| Parameter | Min. | Jenis. | Maks. | Unit |
| voltan | +7 | +12 | +36 | V |
| Arus Elektrik(2) | 0.03 | 0.1 | 0.15 |
A |
(1) Keadaan ujian：Vin=+12V.
● Data Biasa

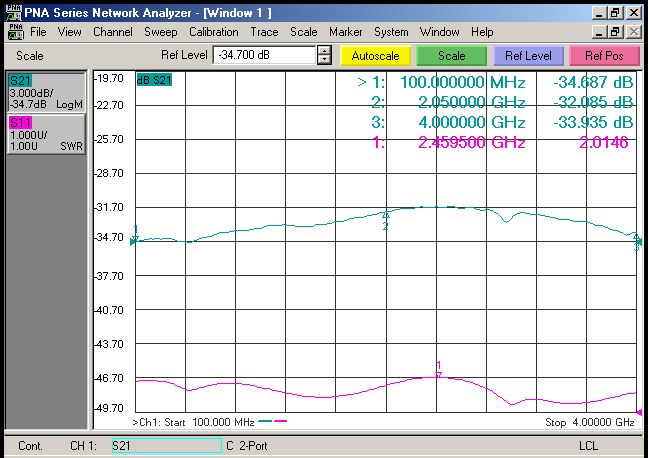

Rajah 1 LK-NYC04D-CL DML DBF Laser Keluk Frekuensi Tipikal
Rajah 2 LK-NYC04D-UC DML DBF Laser Keluk Frekuensi Tipikal
● Keluk spektrum biasa

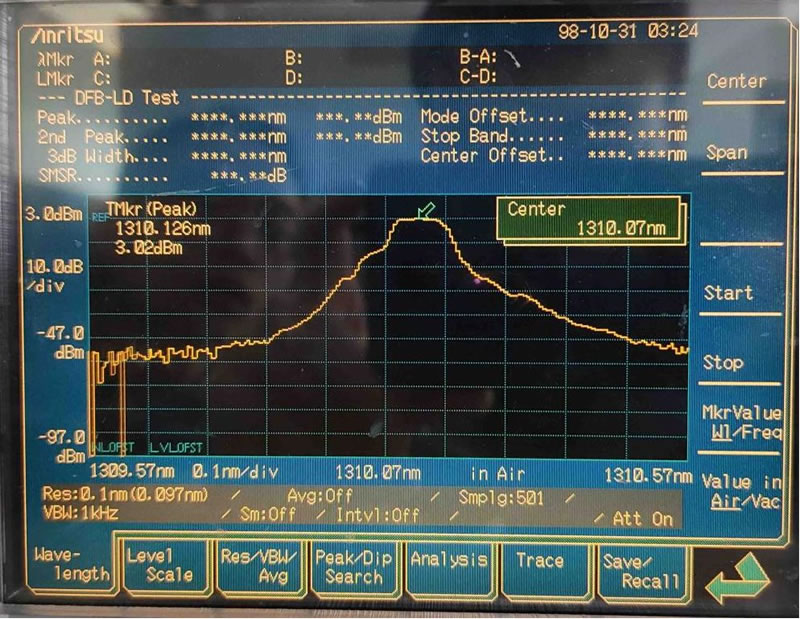

Rajah 3 LK-NYC04D DML DBF Laser Lengkung spektrum tipikal
● Unit Dimensi：mm[inci]

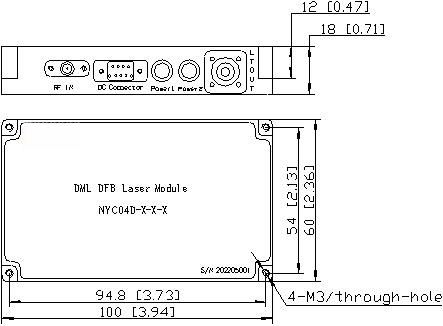

Rajah 4 LK-NYC04D DML DBF Dimensi Pemancar
Penyambung RF：SMA
Penyambung Kuasa：J30J-9-ZKP
● Maklumat Pesanan
Helaian 1：
| model | Panjang Gelombang Biasa |
| UL | 1310nm |
| CL | CWDM (Panjang gelombang pilihan) |
Helaian 2:
| model | Kuasa |
| 00 | 1mW |
| 02 | 2mW |
| 04 | 4mW |
| 06 | 6mW |
Helaian 3：
| model | penyambung | Catatan |
| N | Tidak | Flange |
| A | FC / APC | Standard 9/125μm Gentian SM |
| P | FC / PC | Standard 9/125μm Gentian SM |
Aplikasi
Pengalihan Jarak Antena
Rangkaian Selular dan PCS
Penghantaran pautan RF analog
Penjejakan, Telemetri dan Kawalan
Komunikasi tanpa wayar jalur lebar
