LK-FCAMPD Diperkuat RF InGaAs Photodetector
- Lebar Jalur Lebar
- Diperbadankan Bias-T
- O/E Hibrid Bersepadu
- Keuntungan Tinggi, Bunyi Rendah, Jalur Lebar
- Penyambung SMA
- Arus Gelap Rendah, Nisbah isyarat-ke-bunyi yang tinggi
- Faktor Bentuk Kecil.
Penerangan Produk
LK-FCAMPD ialah gabungan teknologi optik dan elektronik, menyepadukan fotodiod InGaAs jalur lebar dengan penguat hingar rendah. Peranti ini sensitif kepada panjang gelombang antara 1000 dan 1650nm, terima kasih kepada fotodiod PIN InGaAs, dan penguat hingar rendah memberikan keuntungan RF antara 20 hingga 30dB.
LK-FCAMPD menawarkan pilihan lebar jalur boleh dikonfigurasikan, termasuk 1 gigahertz, 2.5 gigahertz dan lebar jalur boleh disesuaikan sehingga maksimum 5 gigahertz. Peranti ini beroperasi pada bekalan kuasa +5 volt dan mempunyai penyambung gentian optik FC (bersentuhan muka) standard untuk input optik. Output RF dipermudahkan melalui penyambung serasi SMA, yang dipadankan dengan impedans kepada 50 ohm.
LK-FCAMPD adalah ringan, dengan jisim kurang daripada 25 gram, menjadikannya sesuai untuk pelbagai aplikasi mudah alih dan padat. Ia diperakui untuk mematuhi Arahan Sekatan Bahan Berbahaya (RoHS) 2.0, yang menunjukkan komitmennya terhadap piawaian alam sekitar dan keselamatan.
Spesifikasi teknikal
| Penilaian Maksimum Biasa & Mutlak | ||||
|---|---|---|---|---|
| Parameter | Sym. | Typ | Kedudukan | Unit |
| Julat suhu simpanan | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Julat suhu kes pengendalian | TC | 25 | -40 ～ +70 | ℃ |
| Voltan berat sebelah | VR | +5 | +4.75 ～ +5.25 | V |
| Kuasa Input Optik | Pin | 0 | +5 | dBm |
| Kuasa Optik Terbakar | PB | - | +13 | dBm |
| Suhu pematerian plumbum | Tp | 280（10s） | 330（10s） | ℃ |
| Ciri-ciri Elektrik / Optik ( TC = 22 ± 3 ℃ ) | |||||||
|---|---|---|---|---|---|---|---|
| Parameter | Sym | Keadaan ujian | Nilai Parameter | Unit | |||
| Julat Panjang Gelombang | λ | - | 1000 ～ 1650 | nm | |||
| Julat Kekerapan | - | - | L - Band | S - Band | CM | - | |
| Jalur Lebar Isyarat Kecil | f-3dB | TC = 22 ± 3 ℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 5 | GHz | |
| Tanggungjawab | Re | VR =+5V, Pin =1mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Keuntungan Isyarat RF | G | - | 30 2 ± | 20 2 ± | 20 2 ± | dB | |
| Kerataan Amplitud | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| Keluaran VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ ± 2.2 | - | |
| Kuasa Optik Ketepuan | Ps | VR = +5 V, λ = 1550 nm Bermodulat AC |
+5 | dBm | |||
| Kuasa Output RF Ketepuan | Pkeluar | - | 15 | dBm | |||
| Arus Gelap | ID | - | ≤ 10 | nA | |||
| Galangan keluaran | RL | - | 50 | Ω | |||
● Keluk Tindak Balas Biasa

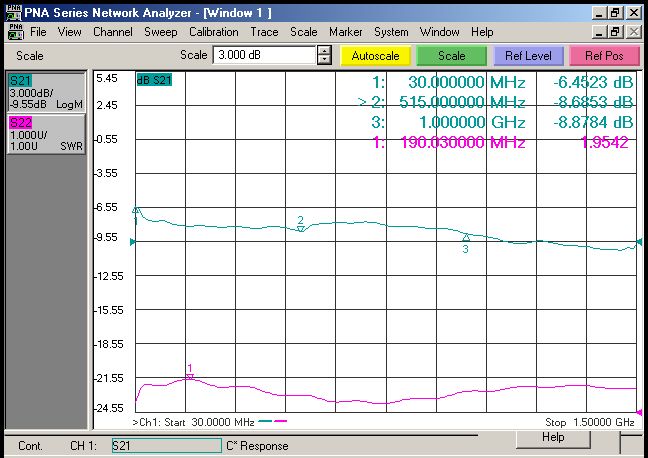

（ Rajah . 1 L- Band FCAMD InGaAs Photodetector Respons Frekuensi）

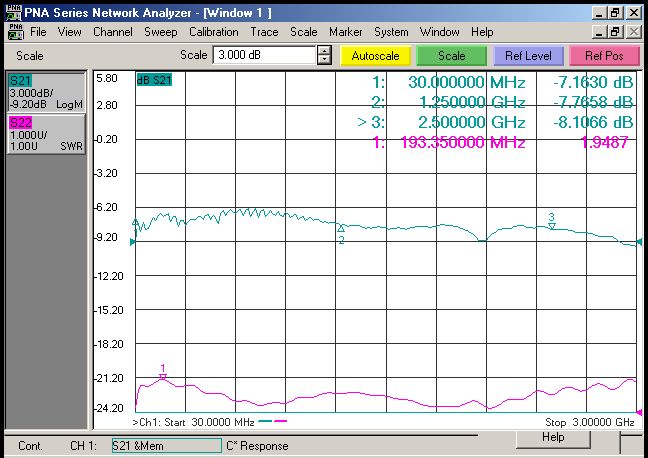

（ Rajah . 2 S- Band FCAMD InGaAs Photodetector Respons Frekuensi）
（ Rajah . 3 C- Band FCAMD InGaAs Photodetector Respons Frekuensi）

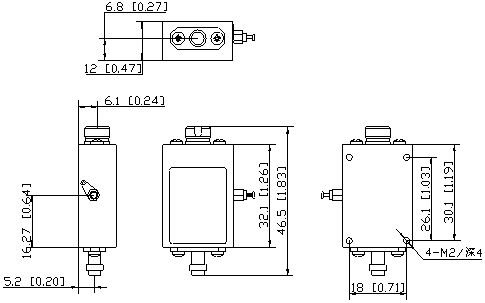

● Dimensi dan Pin ( Unit: mm[inci] )
Penyambung Optik：Penyambung gentian optik FC(disentuh muka).
Penyambung RF：SMA
● Maklumat Pesanan
Helaian 1：
| Kod | Lebar Jalur Analog |
| L | 0.03 ～ 1 GHz |
| S | 0.03 ～ 2.5 GHz |
| CM | Penyesuaian ( ≦ 5GHz ) |
● Langkah berjaga-jaga
Pastikan facet gandingan gentian bersih sebelum menyambungkannya ke litar opto .
Antara muka RF dan antara muka optik hendaklah ditutup dengan penutup habuk apabila tidak digunakan.
Perlindungan ESD yang sesuai diperlukan dalam penyimpanan, pengangkutan dan penggunaan .
Semua pengesan foto standard kami boleh disesuaikan menjadi modul！
Aplikasi
Pemprosesan Maklumat Radar
Peperangan Elektronik
Pengukuran Antena
Komunikasi Gentian Optik
Keselamatan dan Pengawasan
