Talian Kelewatan Optik Siri LK-D-SS-18-T & Simulator Optik
- Lebar jalur hingga 18GHz
- Julat dinamik tinggi
- Aplikasi suhu yang luas
- Tindak balas amplitud rendah
- Kelewatan masa yang disesuaikan
Penerangan Produk
Memanfaatkan teknologi termaju Microwave-Photonics, garis lengah optik siri LK-D-SS-18-T dan simulator optik menawarkan prestasi yang tiada tandingan dalam spektrum aplikasi, termasuk ujian radar, pemprosesan isyarat, operasi antena tatasusunan berperingkat, simulasi antena dan analisis hingar fasa. Sistem termaju ini direka bentuk untuk beroperasi dengan lancar merentasi keseluruhan jalur frekuensi S/C/X/Ku, dicirikan oleh kehilangan sisipan yang minimum, julat dinamik yang luas, pengasingan elektromagnet yang teguh dan keupayaan untuk mengendalikan isyarat transit tiga kali ganda yang tidak dapat dilihat.
Spesifikasi teknikal
Ciri-ciri Elektrik / Optik
| Parameter | Nilai Parameter | Unit | Catatan | ||
| Min | Tipikal | Max | |||
| Frequency Range | 2 | - | 18 | GHz | |
| Kerataan Amplitud | - | ± 2 | ± 2.5 | dB | |
| Kelewatan Masa | 0.01 | - | 150 | us | Disesuaikan |
| Ketepatan Kelewatan | -5‰ | - | +5‰ | - | |
| Kehilangan Insertion | 0 | 20 | 30 | dB | Disesuaikan |
| Input VSWR | - | 1.8 | 2.2 | - | |
| Keluaran VSWR | - | 1.8 | 2.2 | - | |
| Impedance | - | 50 | - | Ω | |
| Input 1 dB Mampatan | - | +13 | +17 | dBm | |
| Nisbah Penolakan Isyarat Palsu | 60 | - | - | dBc | |
| Rajah Bunyi | - | 50 | 60 | dB | 5us, 25℃ |
| Suhu Operasi | -55 | - | +85 | ℃ | Lihat Maklumat Pesanan |
| Suhu penyimpanan | -55 | - | +85 | ℃ | |
| Kelewatan Relatif lwn Suhu | - | - | 7 | ppm/℃ | |
| Kehilangan Sisipan lwn Suhu | - | 2 | 4 | % / ℃ | |
Penerangan Penyambung & Bekalan Kuasa
| Pin | 1, 2 | 3 | 6, 7 | 8, 9 |
| voltan | NC | GND | + 12V | NC |
| Penilaian Semasa | - | - | 0.3 | - |
| Maksimum Semasa | 1 |

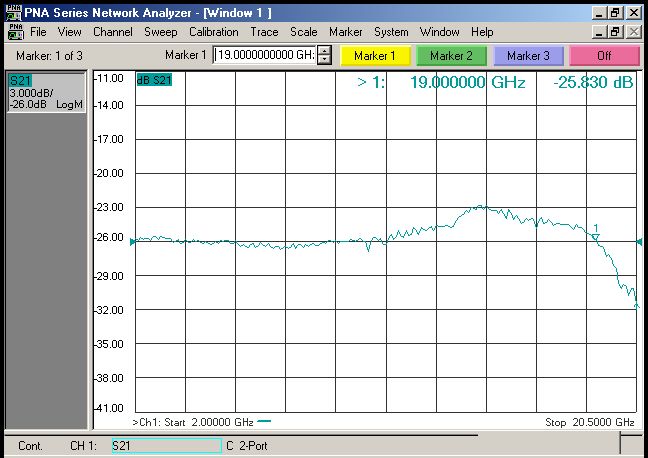

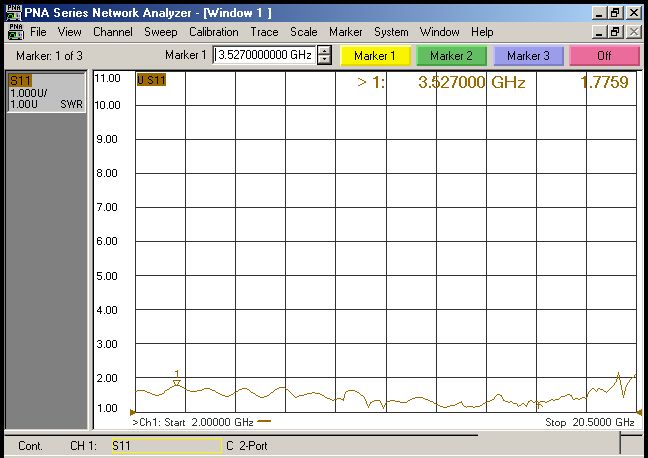

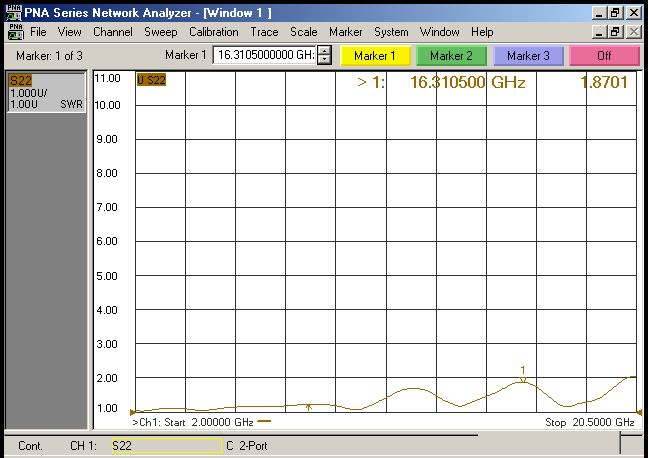

Keluk Tindak Balas Biasa（ 25℃ ）
Dimensi dan Pin ( Unit: mm[inch])
Penyambung RF：SMA-K（Disesuaikan）
Penyambung DC：DE-9PS（Disesuaikan）
| Jenis Produk | LK-D-SS-18-TG | Catatan | |||||
| Kelewatan masa（kami） | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Jenis Produk | LK-D-SS-18-TP | Catatan | |||||
| Kelewatan Masa（kami） | 8 | 35 | 60 | 80 | 110 | 150 | Kompak |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
Maklumat Pesanan
| Jenis Produk | Kami | Tahap Kualiti | Suhu Operasi | Suhu penyimpanan |
| LK-D-SS-18-TGI | Standard | Gred industri | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | Gred sederhana | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Gred khas | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | Kompak | Gred industri | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | Gred sederhana | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Gred khas | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Aplikasi
Ujian/penentukuran radar
Pemprosesan isyarat
perang elektronik
Tatasusunan antena berfasa
simulasi antena
