Pemancar DWDM Kuasa Tinggi LK-NY55T
- Output kuasa tinggi sehingga 100mw
- Bunyi Intensiti Relatif Rendah (RIN)
- Pembungkusan modul yang sangat bersepadu
- Kebolehpercayaan yang tinggi
- Panjang gelombang ITU pilihan
Penerangan Produk
Pemancar LK-NY55T terutamanya dibina dengan laser maklum balas teragih kuasa tinggi (DFB), dilengkapi dengan litar kawalan kuasa optik automatik, litar kawalan suhu automatik, litar penukaran penstabilan voltan, litar pemantauan dan petunjuk. Peranti ini direka bentuk untuk merentangi jadual panjang gelombang saluran ITU untuk aplikasi Pemultipleksan Bahagian Panjang Gelombang Padat (DWDM), memastikan keserasian spektrum luas.
Ia boleh mencapai kuasa keluaran maksimum 100mW sambil mengekalkan bunyi intensiti relatif rendah, modul ini juga mempamerkan kestabilan yang sangat baik dalam panjang gelombang keluarannya, parameter kritikal untuk komunikasi optik yang boleh dipercayai.. Pemancar beroperasi pada satu bekalan kuasa positif dan kekal stabil merentasi julat voltan dari +7V hingga +36V. Tambahan pula, Pemancar LK-NY55T dilengkapi dengan fungsi petunjuk yang menandakan operasi normal kedua-dua bekalan kuasa dan output kuasa optik.
Spesifikasi teknikal
Penilaian Maksimum Mutlak
| Parameter | Simbol | Min. | Jenis. | Maks. | Unit |
| Suhu penyimpanan | TSTG | -40 | +25 | +85 | ℃ |
| Suhu operasi | TC | -20 | +25 | +70 | ℃ |
| voltan | Vin | +7 | +12 | +36 | V |
Spesifikasi Optik dan Elektrik (TC = 22±3℃)
| Parameter | Simbol | Keadaan hartanah | Min. | Jenis. | Maks. | Unit |
| Gelombang | λ | - | - | C Band | - | nm |
| Kuasa keluaran cahaya | P | - | 40 | - | 100 | mW |
| Kebisingan Intensiti Relatif | KIRA | - | - | -163 | -160 | dBc/Hz |
| Nisbah penindasan mod sisi | SMSR | - | 30 | - | - | dB |
| Hanyutan panjang gelombang melebihi Julat TC | ∆λTOP | T = TOP | - | - | 50 | pm |
Bekalan Kuasa (TC = 22±3℃)
| Parameter | Min. | Jenis. | Maks. | Unit |
| voltan | +7 | +12 | +36 | V |
| Arus Elektrik(1) | 0.3 | 0.6 | 1 | A |
(1) Keadaan ujian：Vin=+12V.

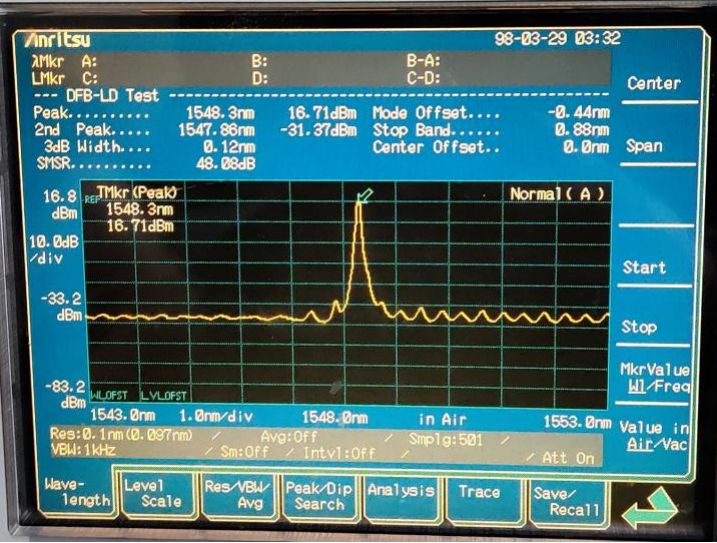

● Spektrogram Biasa
Rajah 1 Spektrogram Tipikal Pemancar LK-NY55T

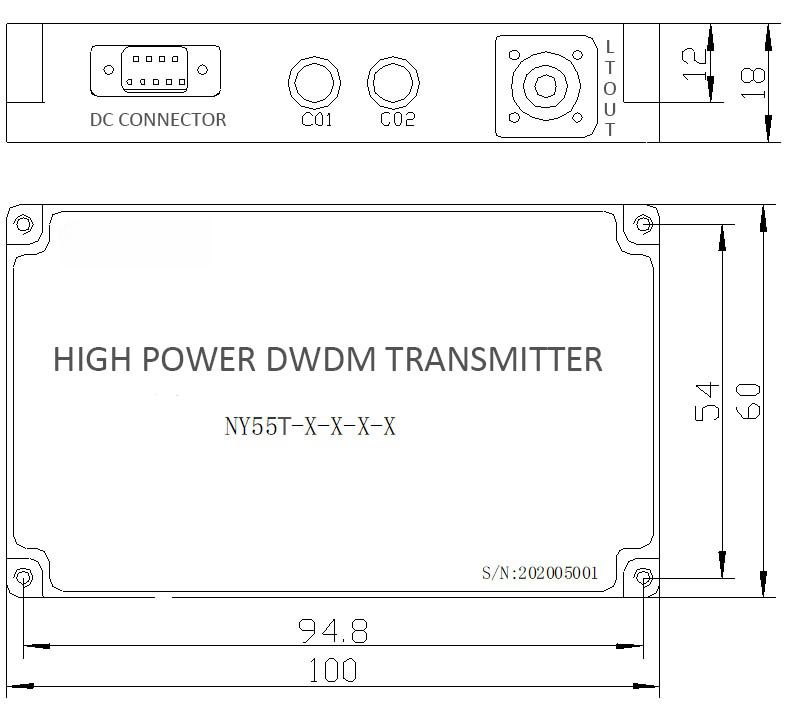

● Unit Dimensi：mm[inci]
Rajah 2 Dimensi Pemancar LK-NY55T
Penyambung RF：SMA
Penyambung Kuasa：J30J-9-ZKP
● Pin Bekalan Kuasa
| Parameter | Penerangan Produk | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| voltan | Vin | NC | GND | NC | |||||
● Maklumat Pesanan
Helaian 1：
| Kod | Kuasa optik |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
Helaian 2:
| Kod | Gelombang |
| 1 | 1550nm |
| 2 | Disesuaikan（ITU） |
Helaian 3：
| Kod | Jenis gentian |
| PM1 | Serat panda |
| PM2 | Gentian elips |
Helaian 4：
| Kod | Penyambung optik |
| CM | Disesuaikan |
| A | FC / APC |
Aplikasi
Komunikasi gentian optik
Penderiaan gentian optik
Sistem DWDM
Komunikasi optik ruang
