LK-AMPD-S High Speed ​​Amplified Microwave InGaAs Photodetector

  • Kelajuan Tinggi，Lebar Lebar
  • Diperbadankan Bias-T
  • O/E Hibrid Bersepadu
  • Keuntungan Tinggi, Bunyi Rendah, Jalur Lebar
  • Tertutup Hermetik, Penyambung SMA
  • Arus Gelap Rendah, nisbah isyarat kepada hingar yang tinggi.
  • Faktor Bentuk Kecil.
INQUIRY

+ 86 29 88244373

Penerangan Produk

LK-AMPD-S ialah hibrid fotodiod InGaAs dan penguat hingar rendah, direka untuk tindak balas optik yang luas dari 1000 hingga 1650nm dan menawarkan keuntungan RF 15 dB. Ia memberikan prestasi berkelajuan tinggi dengan lebar jalur 12GHz dan 18GHz, dan dikuasakan oleh bekalan +5V.
Modul ini serasi dengan gentian 9/125μm mod tunggal standard dan mempunyai penyambung SMA dengan padanan impedans 50 ohm.

LK-AMPD-S dimeterai secara hermetik untuk perlindungan alam sekitar dan mempunyai reka bentuk yang ringan, dengan jisim kurang daripada 23 gram. Ia mematuhi Arahan Sekatan Bahan Berbahaya (RoHS) 2.0, memastikan kemampanan alam sekitar dan pematuhan kepada piawaian keselamatan yang ketat.

Spesifikasi teknikal
Penilaian Maksimum Biasa & Mutlak
Parameter Sym. Typ Kedudukan Unit
Julat suhu simpanan TSTG -45 ～ +85 -55 ～ +100 ℃
Julat suhu kes pengendalian TC 25 -40 ～ +85 ℃
Voltan berat sebelah VR +5 +5 ～ +9 V
Kuasa Input Optik Pin 0 +10 dBm
Kuasa Optik Terbakar PB - +13 dBm
Suhu pematerian plumbum Tp 280（10s） 330（10s） ℃
Ciri-ciri Elektrik / Optik ( TC = 22 ± 3 ℃ )
Parameter Sym Keadaan ujian Nilai Parameter Unit
Julat Panjang Gelombang λ - 1000 ～ 1650 nm
Julat Kekerapan - - X - Band Ku - Band -
Jalur Lebar Isyarat Kecil f-3dB TC = 22 ± 3 ℃ 0. 3 ～ 12 0. 8 ～ 19.5 GHz
Tanggungjawab Re VR =+5V, Pin =10mW λ = 1310 nm ≥ 0.8 ≥ 0.85 A / W
λ = 1550 nm ≥ 0.85 ≥ 0.8
Kerataan Amplitud A TC =-45～+85 ℃ ≤ ± 2 dB
Kuasa Optik Ketepuan Ps VR =+ 5 V, λ = 1550 nm
Bermodulat AC		 10 dBm
Keuntungan Isyarat RF（Lazim） G - 15 ± 1 dB
Kuasa Output RF Ketepuan Pkeluar - +3 dBm
Keluaran VSWR VSWR - ≤ 2 -
Galangan keluaran RL - 50 Ω

● Keluk Tindak Balas Biasa

（ Rajah . 1 X - Balas Kekerapan Pengesan Foto Jalur）

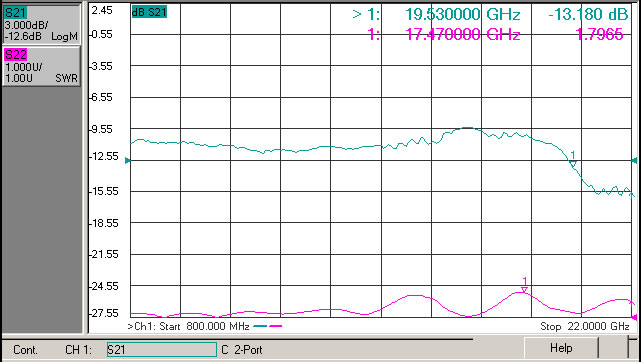

（ Rajah . 2 Ku - Balas Kekerapan Pengesan Foto Jalur）

●Dimensi dan Pin ( Unit: mm[ inci] )

Penyambung RF：SMA

●Maklumat Pesanan

Helaian 1：

Kod Keuntungan Isyarat RF Catatan
S 15 dB Kekerapan Biasa & Pusat

Helaian 2：

Kod Lebar Jalur Analog
X 0. 3 ～ 12 GHz
Ku 0. 8 ～ 19.5 GHz

Helaian 3：

Kod Jenis penyambung Catatan
N Tiada Penyambung Kuncig gentian mod tunggal 9 / 125 μm
A FC / APC
P FC / PC

● Langkah berjaga-jaga

  • Jejari lentur gentian tidak kurang daripada 20 mm untuk mengelakkan gentian rosak.

  • Pastikan facet gandingan gentian bersih sebelum menyambungkannya ke litar opto .

  • Perlindungan ESD yang sesuai diperlukan dalam penyimpanan, pengangkutan dan penggunaan .

Semua pengesan foto standard kami boleh disesuaikan menjadi modul！

Aplikasi

  • Pemprosesan Maklumat Radar

  • Peperangan Elektronik

  • Pengukuran Antena

  • Komunikasi Gentian Optik

  • Keselamatan dan Pengawasan
