LK-HHPD Pengesan Foto InGaAs Berkelajuan Tinggi

  • Lebar Jalur Lebar ，Kelajuan Tinggi
  • Tanggungjawab Tinggi
  • Diperbadankan Bias-T
  • Input ketepuan tinggi
  • Tertutup Hermetik, Penyambung SMA
  • Arus Gelap Rendah, nisbah isyarat kepada hingar yang tinggi.
  • Faktor Bentuk Kecil.
INQUIRY

+ 86 29 88244373

Penerangan Produk

LK-HHPD ialah modul pengesan berkelajuan tinggi yang sesuai untuk aplikasi digital dan analog, menampilkan fotodiod PIN InGaAs yang meliputi panjang gelombang dari 1250 hingga 1650 nm. Ia menawarkan lebar jalur 12 GHz atau 18 GHz dan berjalan pada kuasa +5V. Modul ini serasi dengan gentian mod tunggal 9/125μm standard dan mempunyai penyambung SMA untuk output RF dengan padanan impedans 50 ohm.

LK-HHPD sesuai untuk aplikasi kadar data tinggi, ia ditutup rapat untuk melindungi daripada faktor persekitaran, memastikan kebolehpercayaan dan jangka hayat. Ia mempunyai reka bentuk yang ringan, dengan jisim kurang daripada 23 gram, yang bermanfaat untuk aplikasi mudah alih atau terhad ruang. Modul ini diperakui mematuhi Arahan Sekatan Bahan Berbahaya (RoHS) 2.0, menunjukkan pematuhan kepada piawaian alam sekitar dan keselamatan.

Spesifikasi teknikal
Penilaian Maksimum Biasa & Mutlak
Parameter Sym. Typ Kedudukan Unit
Julat suhu simpanan TSTG -45 ～ +85 -55 ～ +100 ℃
Julat suhu kes pengendalian TC 25 -40 ～ +85 ℃
Voltan berat sebelah VR 5 +4.75 ～ +5.25 V
Kuasa Input Optik Pin 0 +13 dBm
Kuasa Optik Terbakar PB - +16 dBm
Suhu pematerian plumbum Tp 280（10s） 330（10s） ℃
Ciri-ciri Elektrik / Optik ( TC = 22 ± 3℃)
Parameter Sym Keadaan ujian Nilai Parameter Unit
Julat Panjang Gelombang λ - 1000 ~ 1650 nm
Julat Kekerapan - - X - Band Ku - Band -
Jalur Lebar Isyarat Kecil f-3dB TC = 22 ± 3 ℃ 0.3 ～ 12 0.8 ～ 18 GHz
Tanggungjawab Re VR =+5 V, Pin = 10mW λ = 1310 nm ≥ 0.75 ≥ 0.75 A / W
      λ = 1550 nm ≥ 0.7 ≥ 0.7
Keluaran VSWR VSWR - ≤ 2 ≤ 2.2 -
Kerataan Amplitud A TC =-45～+85 ℃ ≤ ±1.5 dB
Kuasa Optik Ketepuan Ps VR =+5 V, λ = 1550 nm
Bermodulat AC		 13 dBm
Kuasa Output RF Ketepuan Pkeluar - -10 dBm
Arus Gelap Id VR = 5 V ≤ 10 nA
Galangan keluaran RL - 50 Ω

● Keluk Responsif Lazim

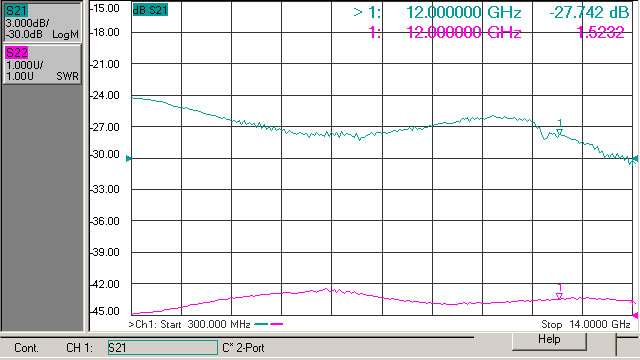

（ Rajah 1 X - Tindak Balas Kekerapan Pengesan Foto Jalur）

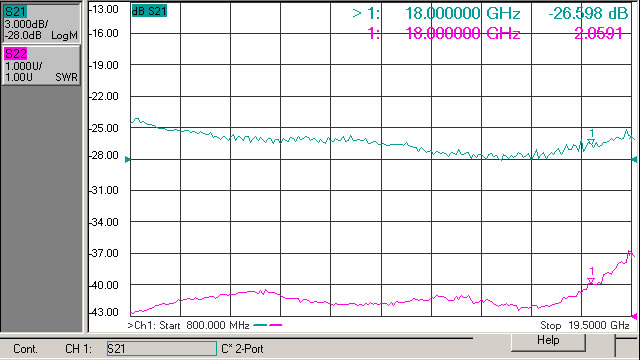

（ Rajah 2 Ku - Tindak Balas Kekerapan Pengesan Foto Jalur）

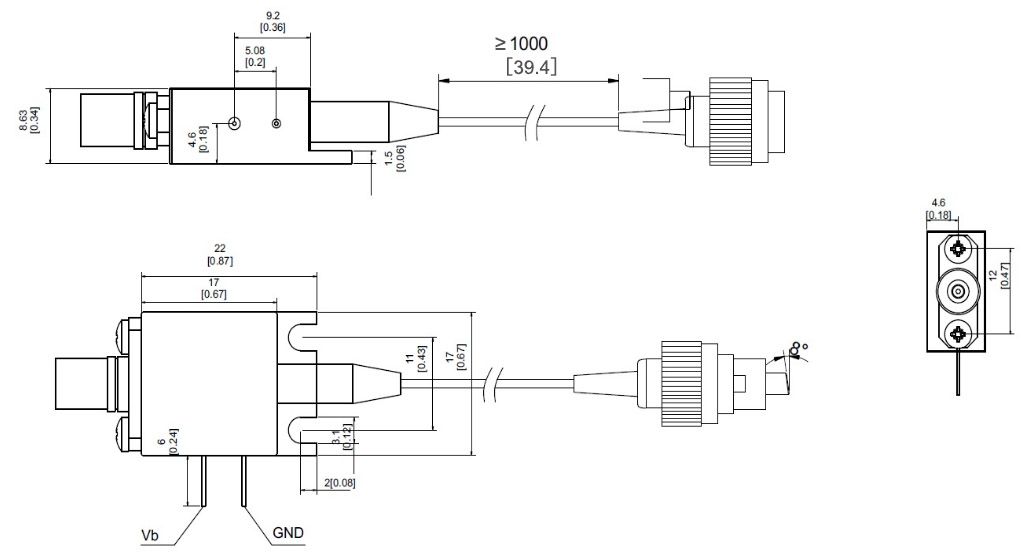

● Dimensi dan Pin (Unit: inci)

Penyambung RF： Penyambung SMA

●Maklumat Pesanan

Helaian 1：

Kod Lebar Jalur Analog
X 0.3 ～ 12 GHz
Ku 0.8 ～ 18 GHz

Helaian 2：

Kod Jenis penyambung Catatan
N Tiada Penyambung Kuncig gentian mod tunggal 9 / 125 μm
A FC / APC

● Langkah berjaga-jaga

  • Jejari lenturan gentian tidak kurang daripada 20mm untuk mengelakkan gentian rosak.

  • Pastikan facet gandingan gentian bersih sebelum menyambungkannya ke litar opto.

  • Perlindungan ESD yang sesuai diperlukan dalam penyimpanan, pengangkutan dan penggunaan.

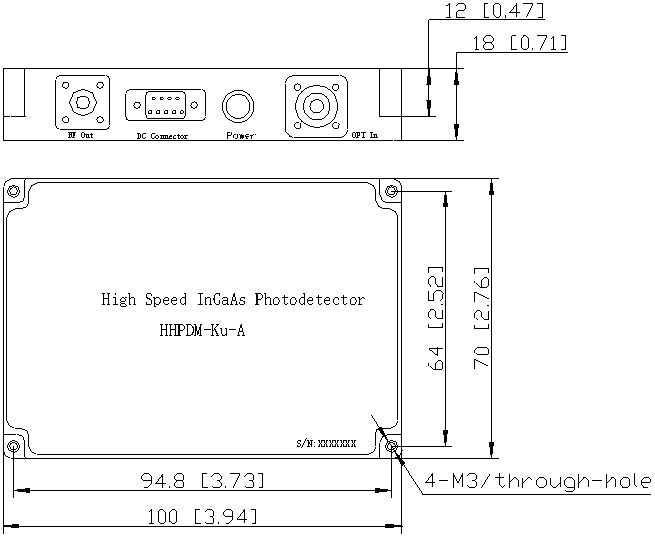

Semua pengesan foto standard kami boleh disesuaikan menjadi modul！

Aplikasi

  • Komunikasi gentian optik

  • Pemprosesan Maklumat Radar

  • Peperangan Elektronik

  • Ujian dan Pengukuran Isyarat berkelajuan tinggi

  • Keselamatan dan Pengawasan
